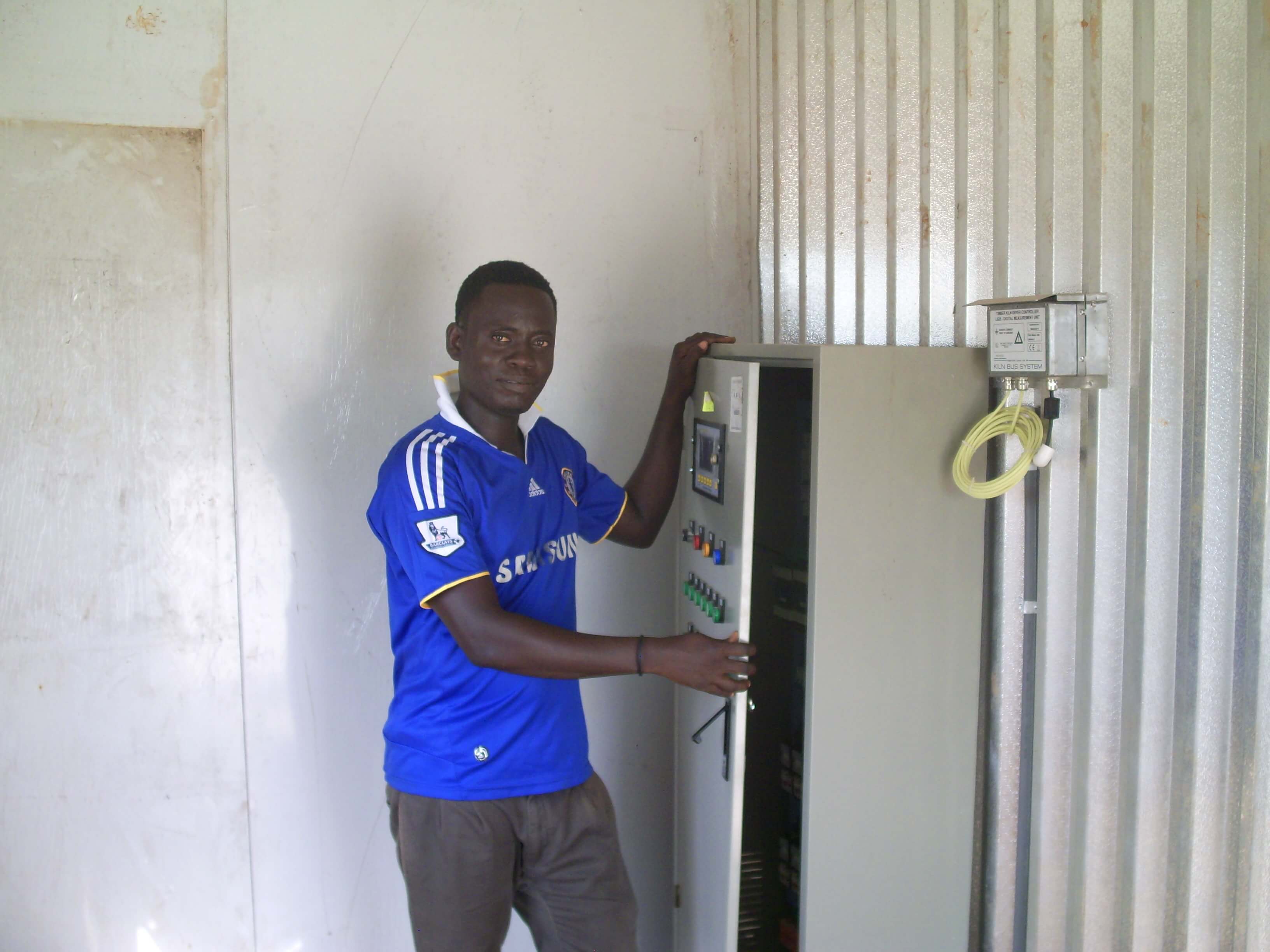

（星楠進(jìn)口全自動控制系統(tǒng)）

  ①干燥室的啟動：關(guān)閉進(jìn)、排氣道；啟動風(fēng)機，對有多臺風(fēng)機的可逆循環(huán)干燥室，應(yīng)逐臺風(fēng)機啟動，以免電路過載；打開疏水器旁通管的閥門，并緩慢打開加熱器，使加熱系統(tǒng)緩慢升溫，同時排出管系內(nèi)的空氣、積水和銹污，待旁通管有大量蒸汽噴出時，再關(guān)閉旁通管閥門， 打開疏水器閥門，使流水器正常工作。當(dāng)室內(nèi)干球溫度升到40~50℃時，需保溫到0.5h，使干燥室內(nèi)壁和木材表面預(yù)熱，然后再逐漸開大加熱器閥門，并適當(dāng)噴蒸，使干、濕球溫度同時上升到預(yù)熱處理要求的介質(zhì)狀態(tài)。處理結(jié)束后進(jìn)入干燥階段時，需打開進(jìn)、排氣管道。然后按工藝要求進(jìn)行操作。

  ②鋸材預(yù)熱。木材干燥室啟動后，首先對木材進(jìn)行預(yù)熱處理。與熱處理的目的是加熱木材，并濕木材熱透，使含水率梯度和溫度梯度的方向保持一致，消除木材的生長應(yīng)力，對于半干材和氣干材還有消除表面應(yīng)力的作用，對于生材和濕材，預(yù)熱處理可使含水率偏高的木材蒸發(fā)一部分水分，使含水率趨于一致。同時，預(yù)熱處理也可以降低纖維飽和點水分的粘度，使木材表面的毛細(xì)管擴張，提高木材表面水分移動的速度。

  預(yù)熱溫度：比第一階段高8-10℃；

  預(yù)熱濕度：鋸材初含水率在25%一上時，相對濕度為98%-100%；含水率在25%以下時，相對濕度為90%~92%。

  預(yù)熱時間：夏季為1-1.5h/cm（厚度）；冬季為1.5-2h/cm（厚度）。且由預(yù)熱時間轉(zhuǎn)到干燥基準(zhǔn)相當(dāng)含水率階段，時間不得少于2h。預(yù)熱處理階段能耗是干燥階段的1.5-2倍，因此及干燥時不能同時進(jìn)行預(yù)熱處理。

  ③干燥室溫度和濕度的調(diào)節(jié)。

  木材預(yù)熱處理后進(jìn)入干燥階段，干燥階段嚴(yán)格按照按照干燥基準(zhǔn)進(jìn)行，不允許急劇地升高溫度和降低濕度。

  在進(jìn)行干燥操作的過程中要注意：

  ——關(guān)閉進(jìn)、排氣口可以提高介質(zhì)溫度，噴蒸的同時可提高介質(zhì)溫度；

  ——干燥室的供汽壓力為0.4Mpa，且要穩(wěn)定；

  ——干球溫度的控制精度±2℃，干、濕球溫度差±1℃。

  ——干球溫度由加熱器閥門控制，濕球溫度由噴蒸管閥門和進(jìn)排氣道控制；

  ——在干燥階段，加熱時不噴蒸；噴蒸時不加熱，關(guān)閉進(jìn)排氣道；進(jìn)排氣道開時不加熱。

  ——對于周期式可逆循環(huán)木材干燥室，要定期（4h或8h）使風(fēng)機換向運轉(zhuǎn)，改變循環(huán)氣流的方向，提高木材干燥均勻度。

  ——如果干、濕球溫度一時難以達(dá)到基準(zhǔn)要求的數(shù)值，應(yīng)首先調(diào)節(jié)干球溫度，然后再調(diào)節(jié)干、濕球溫度差。

  ——如遇停電或因故停機，應(yīng)立即停止加熱和噴蒸，并關(guān)閉進(jìn)、排氣道。

  ——采用干濕球溫度計的干燥室，要每次更換紗布并保持一定的水位。

  ——對于自動控制干燥室，除應(yīng)正確設(shè)定輸入?yún)?shù)外，還要注意經(jīng)常檢查各含水率測量點的讀數(shù)，如出現(xiàn)異常讀數(shù)，應(yīng)立即取消。

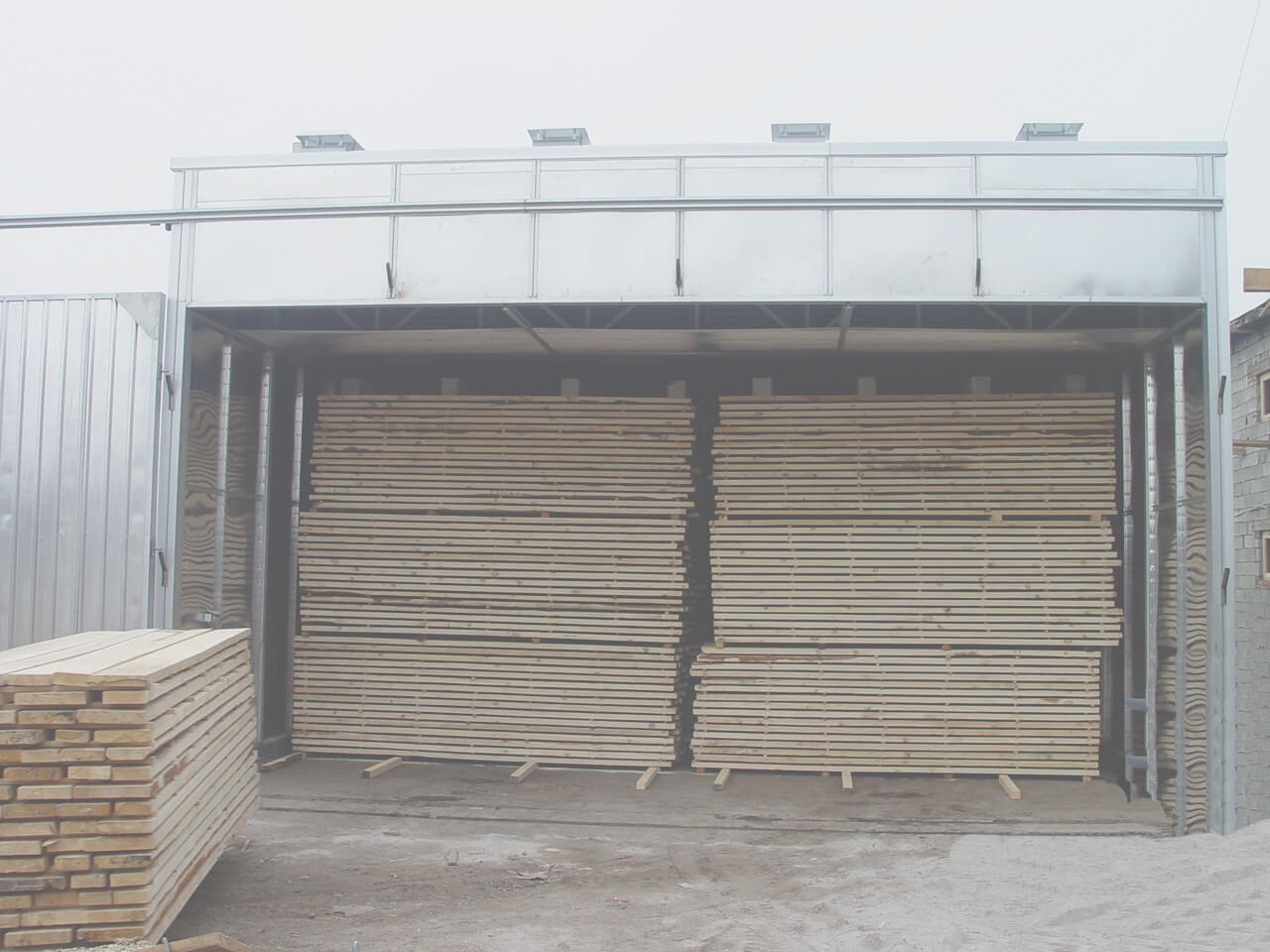

（星楠加納案例）

  ④中期處理。

  當(dāng)木材表面含水率達(dá)到纖維飽和點時，木材內(nèi)部含水率遠(yuǎn)高于纖維飽和點，干燥基準(zhǔn)越硬，現(xiàn)象越突出，木材發(fā)生干裂的可能性越大。因此在實際干燥操作過程中，要根據(jù)木材的干燥狀態(tài)及時進(jìn)行中期處理，就是對木材進(jìn)行噴蒸處理，使木材表面的水分蒸發(fā)停止，甚至有一點吸濕，讓木材內(nèi)部的水分向木材表面移動，從而減少木材中的應(yīng)力。

  中期處理的次數(shù)，根據(jù)木材樹種、厚度和木材用途（即對干燥質(zhì)量的要求）和已經(jīng)存在的應(yīng)力大小來定。中期處理的全過程需要應(yīng)力檢驗板檢驗處理的效果，從應(yīng)力檢驗班的齒形就可以判斷處理的效果。

  ⑤終了處理。

  終了處理是為了消除木材橫斷面上含水率分布的不均勻，消除殘余應(yīng)力。要求干燥質(zhì)量為一、二和三級的鋸材，必須進(jìn)行終了處理。

  處理時干燥介質(zhì)的條件：

  溫度：比干燥基準(zhǔn)最后階段的溫度高8-10℃；

  相對濕度：比終含水率高3%-4%的平衡含水率的相對濕度；

  時間：大致按鋸材每厚1cm噴蒸1h和維持1h計算。

  終了處理后，在干燥基準(zhǔn)最后階段的介質(zhì)狀態(tài)下繼續(xù)干燥，并在和終含水率相平衡的空氣狀態(tài)中保持若干小時，進(jìn)行調(diào)節(jié)處理。
